[Android] 안드로이드 - 랠러티브 레이아웃(Relative Layout)

RelativeLayout은 자식 뷰 또는 부모 뷰 간의 관계에 따라 배치를 적용하는 레이아웃입니다.



1. RelativeLayout의 기본속성 - gravity 속성과 ignoregravity 속성

속성	설명
gravity	RelativeLayout의 자식 뷰들의 중력방향을 결정합니다.
ignoregravity	gravity 설정 상태에서 특정 자식 뷰에 대해 gravity 속성을 무시합니다.

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <RelativeLayout
        ...
        android:gravity="bottom"
        android:ignoreGravity="@id/button1">

        <Button
            android:id="@+id/button1"
            ...
            android:text="View 1" />

        <Button
            android:id="@+id/button2"
            ...
            android:text="View2" />
    </RelativeLayout>
</android.support.constraint.ConstraintLayout>

▼ RelativeLayout을 최상단에 배치하고 그 아래 Button 뷰 2개를 배치하였습니다. RelativeLayout 의 속성 gravity를 "bottom"으로 지정하였기 때문에 하위 뷰들은 하단에 배치가 되야합니다. 다만 ignoreGravity 속성의 속성값으로 id 속성값이 button1인 뷰를 지정하였습니다. 해당 뷰는 gravity 속성값으로 지정한 "bottom"을 무시한다는 의미입니다.

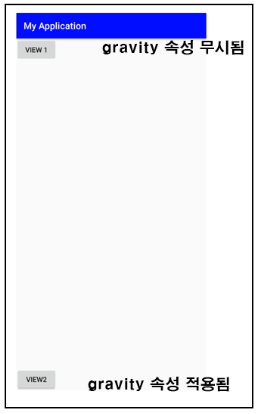

▼ 차이가 보이시나요 ? View1도 원래 부모 ViewGroup의 gravity 속성값에 따라 하단에 배치되어야 하지만 ingnoreGravity 속성값으로 지정이 되면서 이를 무시해버립니다.

---

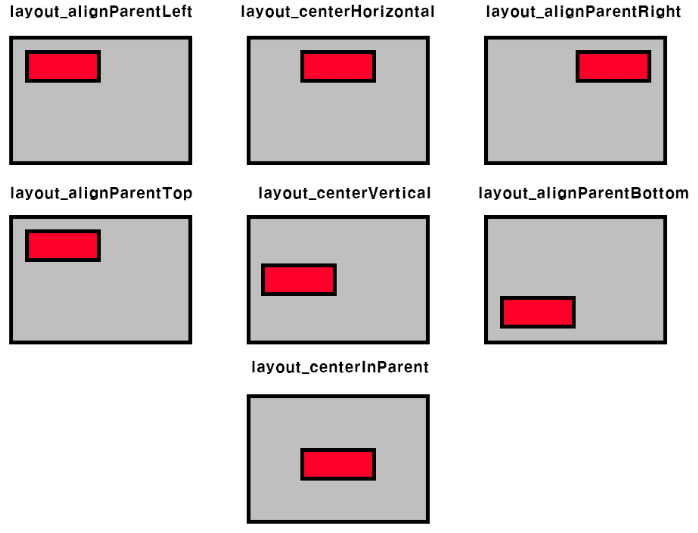

2. 부모 뷰 그룹간의 관계에 따른 배치

RelativeLayout은 자식 뷰들간에 관계에 따라 배치를 할 수도 있지만 부모 뷰 그룹과의 관계를 통해서도 배치를 할 수 있습니다. 아래는 각 속성에 따라 배치가 되는 형태입니다.

속성	설명
layout_alignParentLeft	부모 뷰그룹 영역에서 왼쪽에 배치
layout_centerHorizontal	부모 뷰그룹 영역에서 수평 중앙에 배치
layout_alignParentRight	부모 뷰그룹 영역에서 우측에 배치
layout_alignParentTop	부모 뷰그룹 영역에서 상단에 배치
layout_alignParentBottom	부모 뷰그룹 영역에서 하단에 배치
layout_alignParentVertical	부모 뷰그룹 영역에서 수직 중앙에 배치
layout_centerInParent	부모 뷰그룹 영역에서 정중앙에 배치

▼ 표와 그림을 참고하여 각 속성에 따라 배치되는 영역을 참고하시면 될 것 같습니다.



---

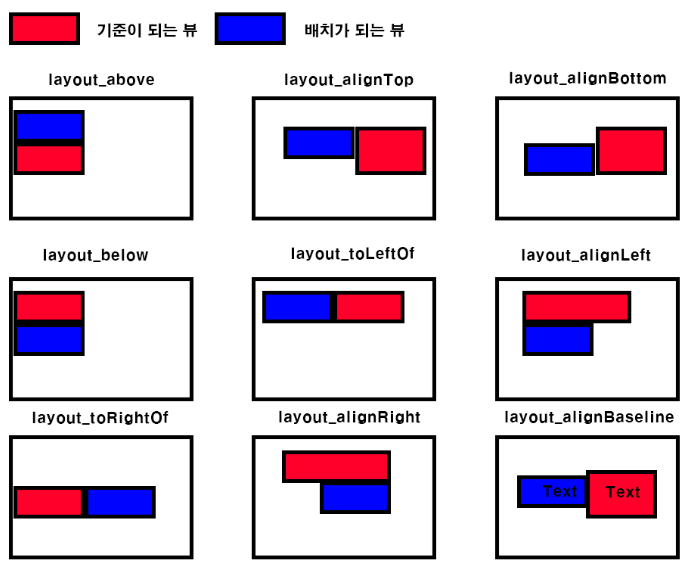

3. 자식 뷰 간의 관계 배치 속성

RelativeLayout은 자식 뷰 간의 관계를 통해서도 배치가 가능합니다.



속성	설명
layout_above = [기준이 되는 뷰의 ID]	기준이 되는 뷰의 상단에 배치
layout_alignTop = [기준이 되는 뷰의 ID]	기준이 되는 뷰 상단의 아래쪽에 배치
layout_alignBottom = [기준이 되는 뷰의 ID]	기준이 되는 뷰 하단의 위쪽에 배치
layout_below = [기준이 되는 뷰의 ID]	기준이 되는 뷰 하단의 아래쪽에 배치
layout_toLeftOf = [기준이 되는 뷰의 ID]	기준이 되는 뷰 좌측의 왼쪽에 배치
layout_alignLeft = [기준이 되는 뷰의 ID]	기준이 되는 뷰 좌측의 오른쪽에 배치
layout_toRightOf = [기준이 되는 뷰의 ID]	기준이 되는 뷰 우측의 오른쪽에 배치
layout_alignRight = [기준이 되는 뷰의 ID]	기준이 되는 뷰 우측의 왼쪽에 배치
layout_alignBaseline = [기준이 되는 뷰의 ID]	기준이 되는 뷰에 텍스트가 존재 할 경우 배치 될 뷰와 기준선을 맞추어 배치



출처 : https://lktprogrammer.tistory.com/133?category=741470
